AUTOCAD 2006 - Logiciel de conception assistée par ordinateur (CAO) AUTODESK - Notice d'utilisation et mode d'emploi gratuit

Système d'exploitation	Windows (version générale)
Type de logiciel	Logiciel de CAO (Conception Assistée par Ordinateur)
Fonction principale	Conception et dessin technique
Interface utilisateur	Fenêtres multiples avec menus et onglets
Aide intégrée	Oui, système d'aide contextuelle
Recherche dans l'aide	Recherche par mots et expressions exactes
Navigation dans l'aide	Navigation par index et sommaire
Affichage des procédures	Affiche les procédures relatives à la rubrique sélectionnée
Affichage des commandes	Liste des commandes et variables système relatives
Fonction d'impression	Oui, impression des pages d'aide
Options de personnalisation	Non précisé
Langue de l'interface	Français
Version du logiciel	2006 (ancienne version)
Support technique	Non précisé
Type d'aide	Aide-mémoire et guide d'utilisation

FOIRE AUX QUESTIONS - AUTOCAD 2006 AUTODESK

Comment résoudre le problème de lenteur dans AutoCAD 2006 ?

Essayez de désactiver les options d'accélération matérielle dans les paramètres d'affichage. Vous pouvez également réduire la taille de votre dessin ou fermer les fichiers inutilisés.

Que faire si AutoCAD 2006 ne s'ouvre pas ?

Vérifiez que votre système d'exploitation est compatible avec AutoCAD 2006. Essayez de lancer le programme en tant qu'administrateur ou de réparer l'installation via le panneau de configuration.

Comment récupérer un fichier AutoCAD 2006 corrompu ?

Vous pouvez essayer d'utiliser la commande 'RECOVER' pour ouvrir le fichier corrompu et tenter de le réparer. Si cela ne fonctionne pas, envisagez d'utiliser une sauvegarde ou un fichier de récupération.

Pourquoi mes polylignes ne s'affichent-elles pas correctement ?

Vérifiez que le mode d'affichage est en 'Lignes' et que les calques sur lesquels se trouvent vos polylignes sont visibles. Assurez-vous également que l'échelle de votre dessin est correcte.

Comment personnaliser les barres d'outils dans AutoCAD 2006 ?

Faites un clic droit sur la barre d'outils et sélectionnez 'Personnaliser'. Vous pouvez ajouter ou retirer des outils selon vos besoins.

Que faire si je ne peux pas imprimer mes dessins ?

Vérifiez que l'imprimante est correctement installée et sélectionnée dans les paramètres d'impression. Assurez-vous également que le format du papier et l'échelle sont correctement configurés.

Comment augmenter la mémoire disponible pour AutoCAD 2006 ?

Assurez-vous que votre ordinateur dispose de suffisamment de RAM. Fermez les programmes inutiles en arrière-plan pour libérer de la mémoire lorsque vous utilisez AutoCAD.

Pourquoi mes commandes ne fonctionnent-elles pas ?

Vérifiez que vous n'êtes pas en mode 'Commande' ou 'Edition' qui pourrait désactiver certaines fonctionnalités. Vous pouvez également essayer de redémarrer AutoCAD.

Y a-t-il des mises à jour disponibles pour AutoCAD 2006 ?

AutoCAD 2006 est un logiciel ancien et ne reçoit plus de mises à jour. Vérifiez le site web d'Autodesk pour des mises à jour spécifiques ou des correctifs disponibles.

Comment changer l'unité de mesure dans AutoCAD 2006 ?

Utilisez la commande 'UNITS' pour ouvrir la boîte de dialogue des unités. Vous pourrez y sélectionner les unités que vous souhaitez utiliser pour votre dessin.

MODE D'EMPLOI AUTOCAD 2006 AUTODESK

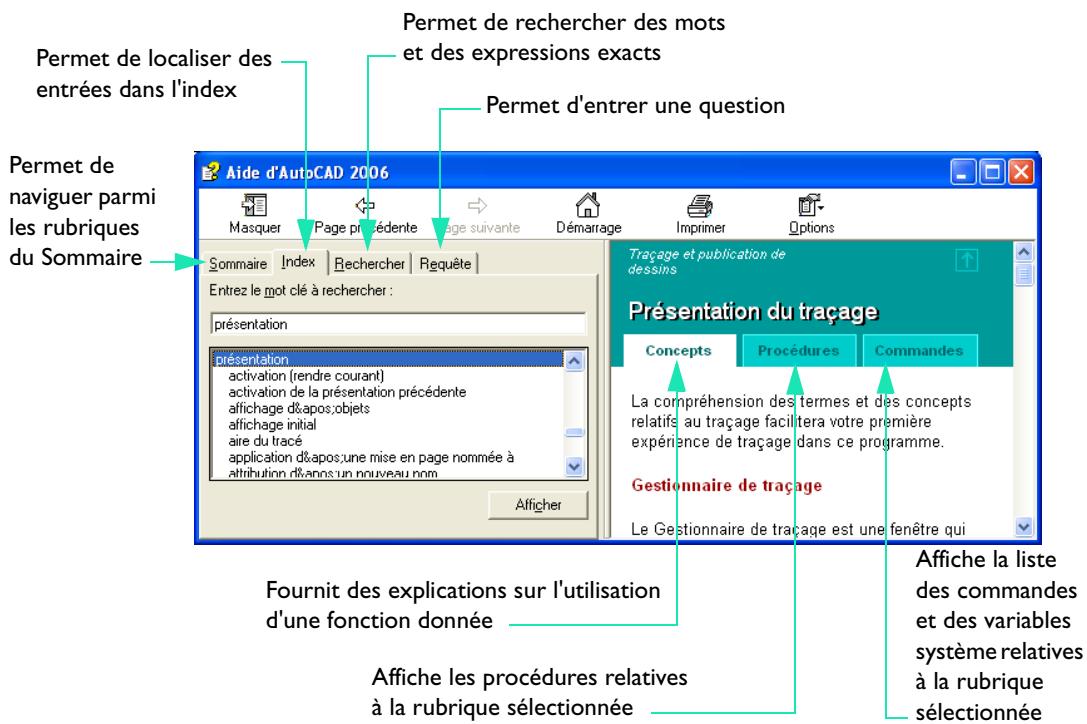

Utilisation du système d'aide

Alias de commandes

Commande	Alias	Commande	Alias
ADCENTER	adc	DECALER	dc
ANNULER	u	COPIER	cp
AJUSTER	aj	COTSTYLE	cst
ARC	a	OPTIONS	op
BLOC	b	PALETTEOUTILS	tp
CALQUE	PI	PAN	p
CERCLE	c	PARAMDESS	pm
DECOMPOS	de	POLYLIGN	po
DEPLACER	dp	PROLONGE	pr
DISTANCE	di	PROPRIETES	prop
EFFACER	ef	RACCORD	rd
HACHURES	h	ROTATION	ri
INSERER	i	TABLEAU	tb
LIGNE	l	XREF	xr
TEXTMULT	tx	ZOOM	z

Vou puez definir vos propres alias de commandes; consultez la rubrique concernant la creation d'alias de commande dans le système d'aide. Pour obtaining la liste complete des alias de commande, cliquez sur Outils Personnel > Paramétres de programme (acad.pgp).

Touches de raccourci

Touches de raccourci	Description	Commande ou variable système
F1	Ouvre le système d'aide	AIDE
F2	Permet de basculer entre la fenêtre de texte et la zone de dessin	ECRANGRA, ECRANTXT
F3	Active ou désactive l'accrochage aux objets actifs	ACCROBJ
F6	Modifie l'affichage des coordonnées dans la barre d'état	COORDS
F7	Active ou désactive l'affichage de la grille	GRILLE
F8	Active ou désactive le mode ortho	ORTHO
F9	Active ou désactive l'accrochage	RESOL
F10	Active ou désactive le repérage polaire	PARAMDESS
F11	Active ou désactive le repérage d'accrochage aux objets	PARAMDESS
F12	Désactive temporairement la saisie dynamique	DYNAMODE
CTRL+9	Active ou désactive la fenêtre de commande	LIGNECOMMANDE/ MASQUERLIGNECOMMANDE
CTRL+0	Active ou désactive les éléments d'interface	NETECRANACTIF/ NETECRANINACTIF
CTRL+R	Parcourt les fenêtres	CVPORT

Saisie des coordonnées

Méthode	Format	Description
Coordonnées cartésiennes absolues	#X,Y	Définit un emplacement mesure par les distances à partir de l'origine 0,0 dans le SCU courant
Coordonnées cartésiennes relatives	@X,Y	Définit un emplacement mesure par les distances à partir du dernier point
Coordonnées polaires absolues	#distance<angle	Définit un emplacement mesure par la distance et l'angle à partir de l'origine 0,0 dans le SCU courant
Coordonnées polaires relatives	@distance<angle	Définit un emplacement mesure par la distance et l'angle à partir du dernier point
Filtres de coordonnées	.x ou .y ou .z ou .xy ou .yz ou .xz	Définit un emplacement grâce à l'extraction et la combinaison des valeurs de coordonnées de deux ou de trois emplacements
Saisie directe d'une distance	distance	Définit un emplacement à partir de la direction de déplacement du périphérique de pointage et la distance entée
Verrouille un angle pour un point	<angle	Définit un angle de remplacement qui verrouille le curseur pour le point entré suivant

Saisissez des coordonnées, filtres et distances à une invite de la ligne de commande.

Variables système

Variable système	Description
DRAGMODE	Gère l'affichage des objets déplacés par glissementment
GRIPOBJLIMIT	Déactive l'affichage des poignées lorsque le jeu de sélection initial inclut un nombre d'objets supérieur à celui spécifique
LTSCALE	Définit le facteur d'échelle global du type de ligne
PICKADD	Déterminé si les nouvelles sélections replacent le jeu de sélection courant ou s'y ajoutent
PICKDRAG	Gère la méthode de dessin d'une fenêtre de sélection
PICKSTYLE	Gère l'utilisation de la sélection des groupes et des hachures associatives
PSLTSCALE	Gère l'échelle du type de ligne dans une presentation
UCSICON	Gère l'affichage de l'icône SCU dans la fenêtre courante
VISRETAIN	Gère la visibilité, la couleur, le type de ligne, l'épaissur des lignes et les styles de tracé des calques dépendant d'une xréf (si PSTYLEPOLICY a pour valeur 0)
XLOADCTL	Active ou déactive le chargement sur demande des xréfs et gère l'ouverture du dessin original ou d'une copie

Pour obtenir la liste complète des variables système, consultez la Présentation des commandes dans le système d'aide.

Sélection d'objects

Pour sélectionner	Utilisez cette méthode à l'invite Choix des objets.
Objets individuels	Cliquez sur l'objet à sélectionner
Objets superposés (cycle de sélection)	Appuyez sur CTRL et cliquez à côté de l'objet jusqu'à ce qu'il apparaisse en surbrillation, puis appuyez sur ENTREE
Dernier objet visible créé	Dernier (entrez D)
Dernier jeu de sélection	Précédent (entrez p)
Ajout ou suppression d'objets de la sélection	Maintenez la touche MAJ enforcée et sélectionnez les objets
Objects touchant la fenêtre de capture ou objets contenus dans la fenêtre de capture (les objets sélectionnés sont en gris dans l'illustration)	Capture (faites glisser le curseur de la droite vers la gauche ou entrez c)
Objects complètement inclus dans la sélection (les objets sélectionnés sont en gris dans l'illustration)	Fenêtre (faites glisser le curseur de la droite vers la gauche ou entrez f)
Objects touchés par un trajet ou inclus dans une polyglène de capture (les objets sélectionnés sont en gris dans l'illustration)	Trajet (entrez t)
Objects traversant un polygone ou complètement inclus dans le polygone (les objets sélectionnés sont en gris dans l'illustration)	CPolygone (entrez cp)
Objects complètement inclus dans un polygone (les objets sélectionnés sont en gris dans l'illustration)	WPolygone (entrez wp)

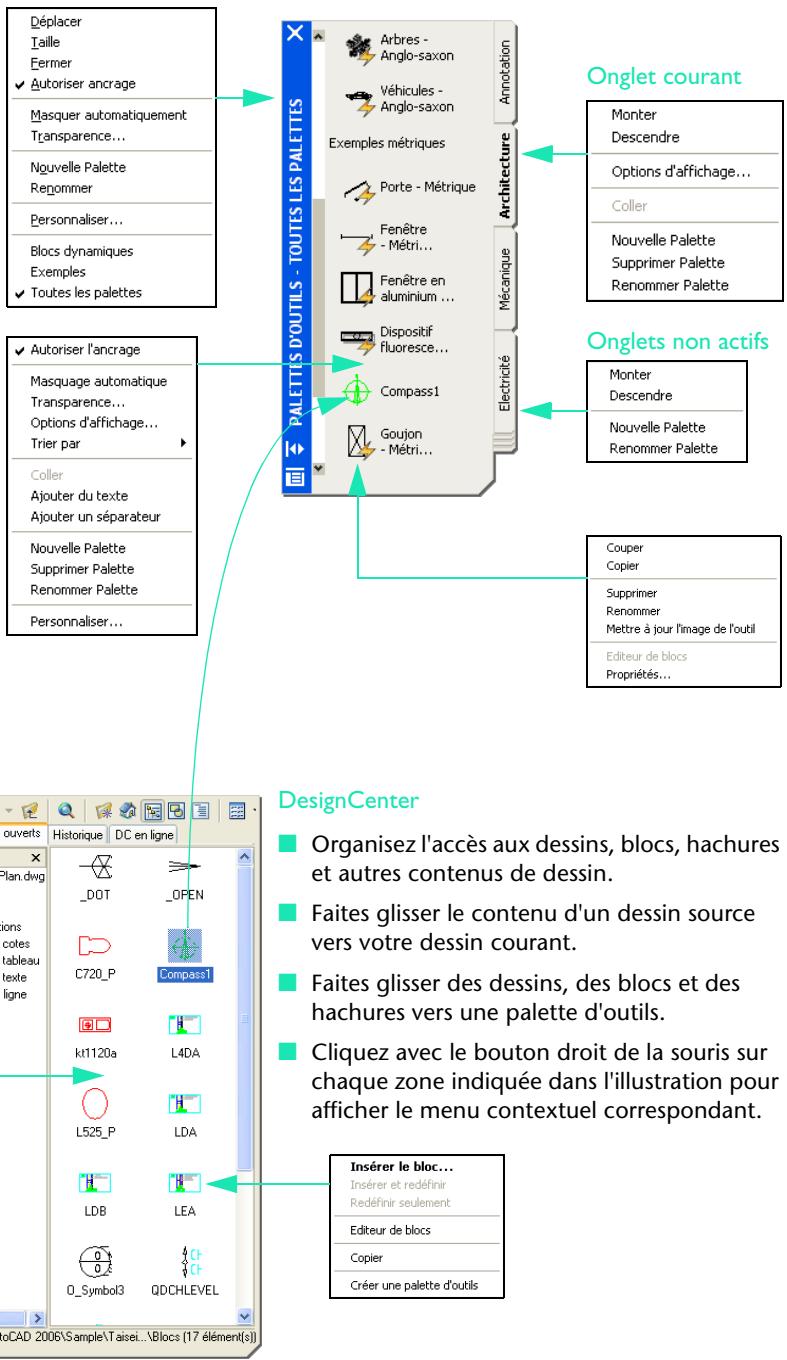

Palettes d'outils

Placez, sur une palette d'outils, les hachures, les commandes et les blocs fréquement utilisés.
- Crééz des outils et des textes personnalisés.
Faites glisser des blocs et des hachures de la palette d'outils vers votre dessin.
Cliquez avec le bouton droit de la souris sur chaque zone indiquée dans l'illustration pour afficher le menu contextual correspondant.

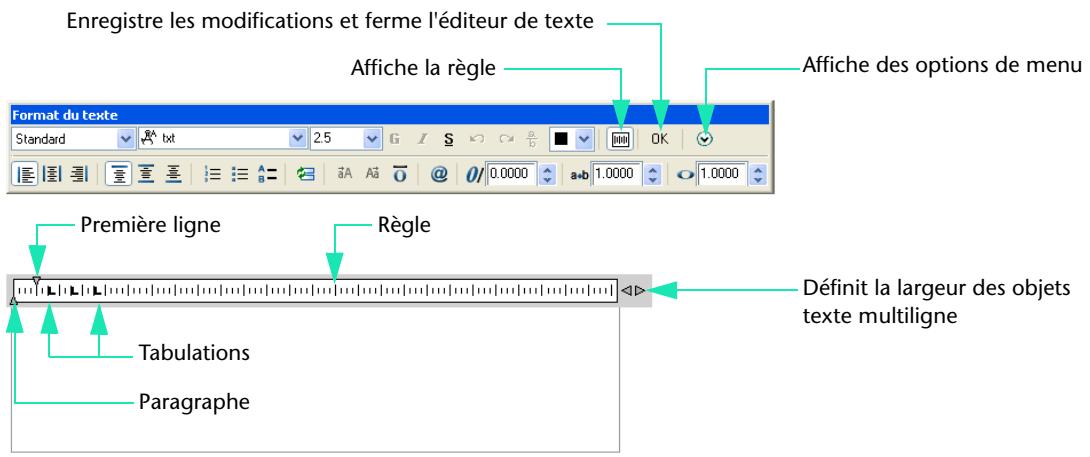

Editeur de texte intégré (commande TEXTMULT)

Creez un ou plusieurs paragraphs de texte multiligne (textmult) dans l'éditeur de texte intégré.

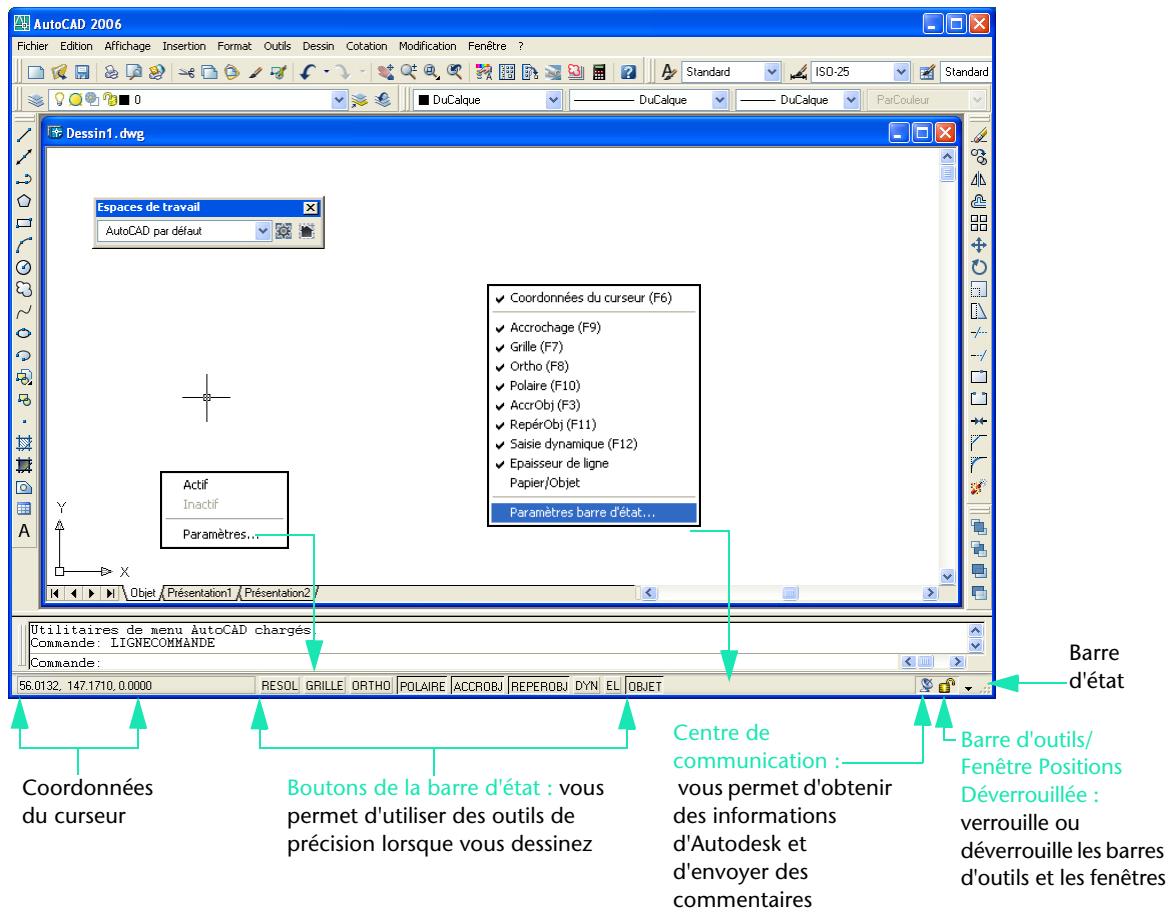

Paramètres de barre d'etat

Gere l'affichage des boutons de barre d'etat disponibles dans le menu contextuel. Lorsque les paramètres de barre d'etat sont actifs, des icones et des notifications apparaissent à l'extrémité droit de la barre d'etat.
